SRSG-6Q标准转速发生装置

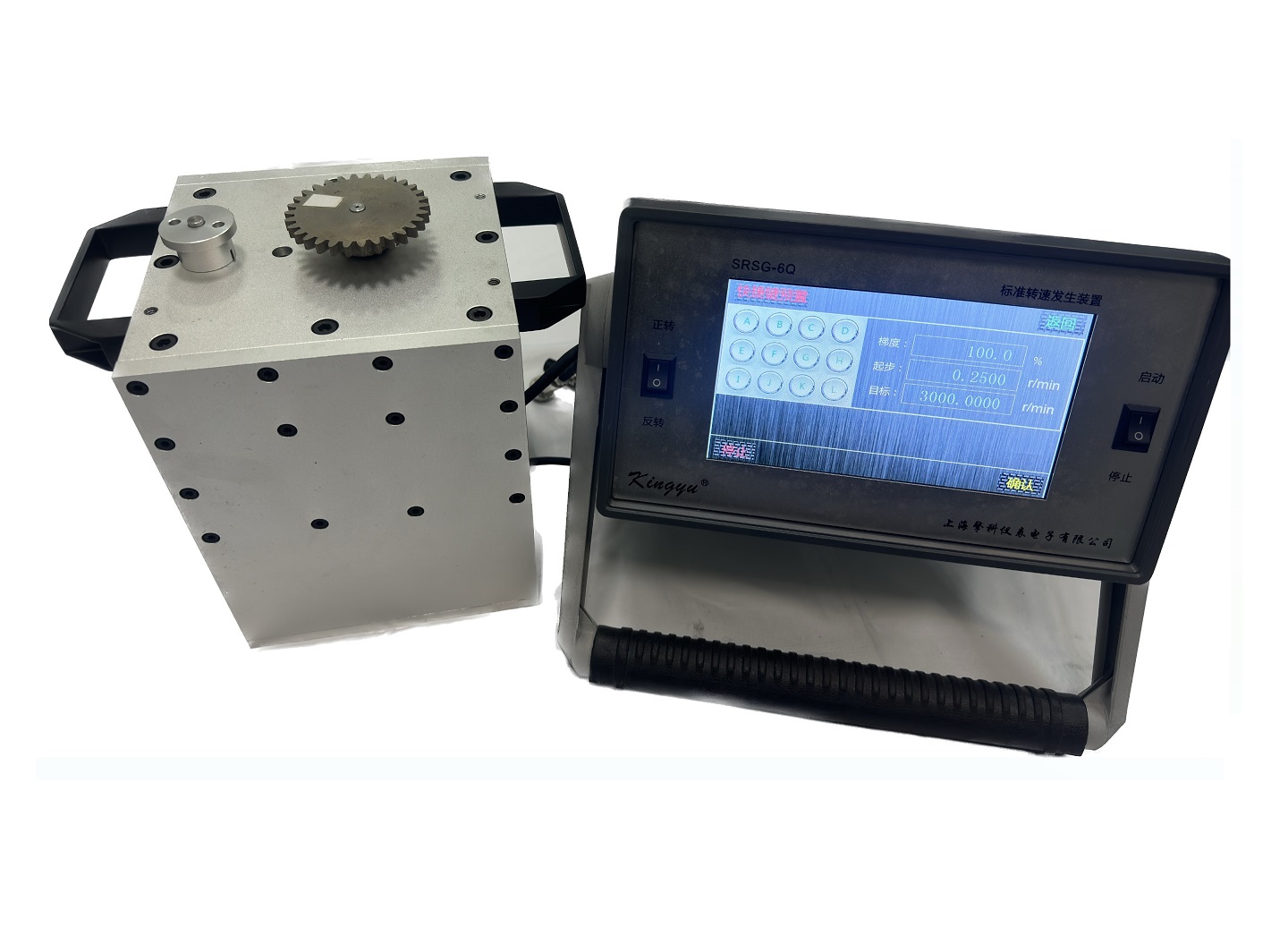

SRSG-6Q 转速标准发生装置

概述

SRSG-6Q标准转速发生装置,是SRSG-6标准转速发生装置的升级换代产品。具有转速输出范围宽、精度等级高、分辨力细、声噪声低、负载能力强等特点。

由于负载能力强,主轴可以拖动60齿的齿轮,在12000r/min以内驱动60齿的齿轮,既可以用于光电、光纤、激光和霍尔式转速传感器的检测校验,也可用于齿轮、磁敏、磁电和电涡流等转速传感器及配套转速仪表的检测、校准和检定;右轴还可以负载铝质发讯盘。

整套装置可以在(1.00000~60000.00r/min以内,既用于转速测量仪和转速表(包含手持式)的检定,也可用于霍尔、光电、磁电、磁敏、电涡流和齿轮等转速传感器及配套转速仪表的检测、校准;还可以用于线速度测试仪、加速度测量仪和电梯限速器测试仪校准装置的校准和检定。

功能特点

1.        转速由触摸屏或平板电脑给定;转速可以正反转;

2.        主要用于转速、反转保护和超速保护等各种转速仪表和转速测量系统的检测、校准和检定;

3.        主要用于光电、磁敏、霍尔、磁电和电涡流等非接触式转速传感器,以及光电编码器等接触式转速传感器和配套转速仪表或测量系统的高等级检测、校准和检定;

4.        可输出标准转速电信号,对转速测量的二次仪表单独进行检测、校准和检定;

5.        对转速传感器和转速仪表进行检测、校准和检定;

6.        符合《JJG 326-2021 转速标准装置检定规程》、《JJG 1134-2017 转速测量仪检定规程》、《JJG 105-2019 转速表检定规程》、《JJF 1871-2020 磁电式转速传感器校准规范》、《JJF 1801—2020线速度测量仪校准规范》和《JJF 1374-2012 电梯限速器测试仪校准规范》等计量法规,对速度源和测量仪的要求;

       7. 适合计量院所、科研院所和各类工矿企业,作为转速计量检测、校准和检定用标准设备。

主要技术指标

       1 转速输出范围:  1.000060000.000  r/min

       2 转速不确定度: 5×10-5   ( k=3 )

光电发讯盘:

轴名

有效转速范围(r/min

扩展不确定度

主轴

1.0~12000

5×10-5   ( k=3 )

右轴

3000~60000

3×10-5   ( k=3 )

      3 转速稳定度:     5×10-5

      4 时基性能:        开机准确度 1×10-6  日稳定度1 ×10-6

                                      时基频率   24.00MHz

      5 转速分辨力:
              0.00001 r/min      (1.000
3000.000  )r/min

              0.001 r/min       (3000.0060000.00  )r/min

      6 控制信号: 频率范围11200000 Hz
            精度优于
1×10-6   方波、幅度为5V

      7 外测频率范围: 0.0120000HzNPN-OC

      8 分辨力和不确定度:

转速输出范围

单位

分辨率

扩展不确定度

1 ~ 60000

rpm

0.001

3×10-5 (k=3)

用于各类转速表、转速测量仪和传感器的检测、校准和检定。

       9 总功率:       ≤400 W

       10.外形尺寸:

控制器:  300×280×185mm3

旋转机械:220×260×180mm3

       11.总重量:  15 kg
增强功能
1. 平板电脑+专用测量控制软件+增强模块构成综合校准系统。既可以检定转速测量仪、转速表,也可以校准转速传感器、线速度测量仪、加速度测量仪、电梯限速器测试仪校准装置。

2. 运转控制方式

2.1 单点/单步运行:

  在所选量程内,每次可设置电机(主轴)一个转速值,升(降)至该转速连续稳速运转,时间可在(830000)s内选择。

2.2 程控运行:

      可设置15组,每组15个目标转速值、加速度和稳定转速持续时间。根据需要自行设置修改,作为典型数据组可以存储,方便反复调用。程控运行有单程和循环。

2.3 自动变速运行:

  可在所选量程内设定2-若干个转速值、加速度和持续时间,自动连续升速(减速 稳速,作自动变速运行。作自动变速运行,可以复现速度波动率、校准检定测量仪的速度、加速度捕捉能力和波动率测量能力。

3. 具有电子化检定记录表格和数据库。对于具备自动记录的转速测量仪,可以自动记录、分析测量数据。对于不具备自动测量功能的被检对象,可由操作人员将被检转速表读数用键盘输入数据,按相应规程式自动运算处理,可打印输出检定/校准记录和存入数据库供检索查阅、打印输出。

4. 可检定转速测量仪和各种类型电子式、机械式转速表;可校准各类磁电、电涡流及霍尔转速传感器及二次仪表;可校准线速度测量仪和电梯限速器测试仪校准装置。

5. 输出发讯盘可水平和垂直两个方向运转。可长时间平稳连续工作。

6. 适用于省级法定计量技术机构和大区计量中心,作为转速计量优先选用的标准器。也可用于生产企业的检验检测,以及科研单位在速度、扭力和频率等相关领域的研究。

SRSG-6系列 转速标准发生装置

以高精度与各项技术优势,成为全国计量院所共同的选择:
典型用户有:上海计量测试技术研究院、广东省计量科学研究院、浙江省计量科学研究院、浙江省检验检疫科学技术研究院、中国燃气涡轮研究院、中航集团北京长城计量测试技术研究所、中广核集团有限公司计量中心、天津市计量监督检测科学研究院、福建福清核电有限公司和江麓机电集团等。
