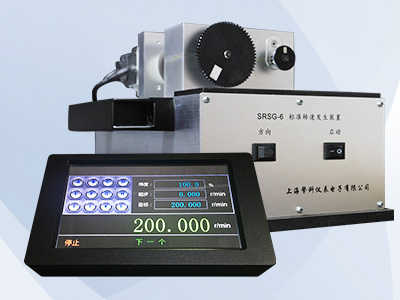

SRSG-6A标准转速发生装置

SRSG-6A标准转速发生装置
概述

  SRSG-6A型是SRSG-6系列标准转速发生装置的主要产品,采样最先进的DDS调频技术,集合多微处理器、触摸屏、计算机等应用技术,给用户带来更便捷的实在体验。

具有转速输出范围宽、精度等级高、分辨力细、声噪声低、负载能力强等特点。

由于负载能力强,主轴可以在3500r/min以内驱动60齿的齿轮,既可以用于光电、光纤、激光和霍尔式转速传感器的检测校验,也可用于齿轮、磁敏、磁电和电涡流等转速传感器及配套转速仪表的检测、校准和检定

主要功能特点如下:

功能特点

1.        转速由触摸控制屏给定调节控制,简洁明了;

2.        主要用于转速、反转保护和超速保护等各种转速仪表和转速测量系统的检定;

3.        主要用于光电式或机械式、手持式、接触式或非接触式等转速表进行校验;

4.        如配置专用附件,可适用于各种规格转速传感器的校验;

5.        可输出标准转速电信号,对转速测量的二次仪表单独进行校验(扩展功能);

6.        配置有转速传感器信号输入接口,可对转速传感器单独进行校验(扩展功能);

7.        符合JJG 326-2017 转速标准装置检定规程,符合JJG 105-2000 转速表检定规程;
8.        适合作为计量院所和企业的转速计量标准设备。

主要技术指标

1 转速输出范围  1.000  35000.00  r/min

2 转速稳定度     1×10-4

3 时基性能        开机准确度  5×10-6  日稳定度  5×10-6

                                 时基频率   24.00MHz

4 转速分辨力:     0.001       (1.0003500.000  r/min)

                                 0.01        (3000.0035000.00  r/min)

5 控制信号:         频率范围20120000 Hz 、精度为5×10-5   方波、幅度为5V

6 外测频率范围 0.0115000HzNPN-OC(扩展功能)

7 分辨率和不确定度:

转速输出范围

单位

分辨率

不确定度

出轴

1.000  ~ 3500.000

r/min

0.001

1×10-4

出轴1

3000.00 ~ 35000.00

r/min

0.01

5×10-5

出轴2

8 总功率    ≤300 W

9 外形尺寸:  320×180×380(mm)
10.  重量      ≤ 10 kg
