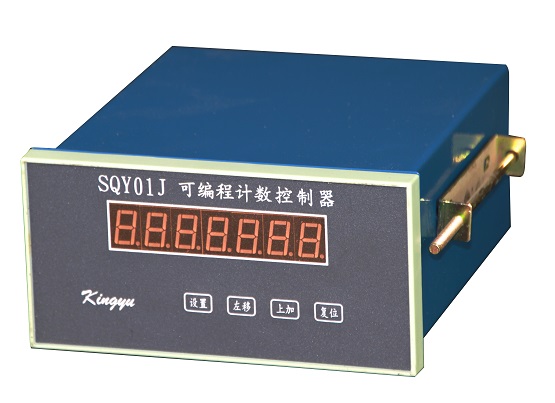

SQY01J可编程计数控制器

SQY01J可编程计数控制器

一、概述:

   SQY01J可编程计数控制器,是采用新型单片微处理器作主芯片的新一代智能仪表,它具有精度高、技术先进、性能稳定、可靠性好、抗干扰能力强等特点。与光电编码器、霍尔开关、光电转速传感器或SMS磁敏传感器配合,对旋转运动的物体作加法、减法计数或双向计数,计数当量可修正,并有失电记忆。可运用于冶金轧制、 浮法玻璃制造等工业现场。还有掉电续计,以及两路继电器报警和一路RS232串行口等功能 。

二、主要技术性能

  1.工作环境:
          温度 -30~+45℃

          湿度 <85%

          无剧烈震动、无腐蚀性气体及导电尘埃场合

  2.电   源:交流220V,50Hz

  3.功   耗:5VA

  4.系数范围:0.0001~999999 (通过小数点移位实现修正精度)

  5.显示范围:-999999~999999(可移动小数点)

  6.输入信号:逻辑“1”大于4.5V,逻辑“0”小于1V,“1”≥4mA。

  7.开孔尺寸:152×76

  8.外形尺寸:160×80×160

附:双向计数的相位鉴别方法

双向计数主要用于位移、高度、深度、长度、开口度、物位和浪高等物理量的测量或控制。

采用双向脉冲来进行双向计数时,相位鉴别的及时和稳定是双向计数测量和控制的关键。下图是一款有效的输入线路图:


有点数字逻辑基础,就可以阅读下列原理分析。

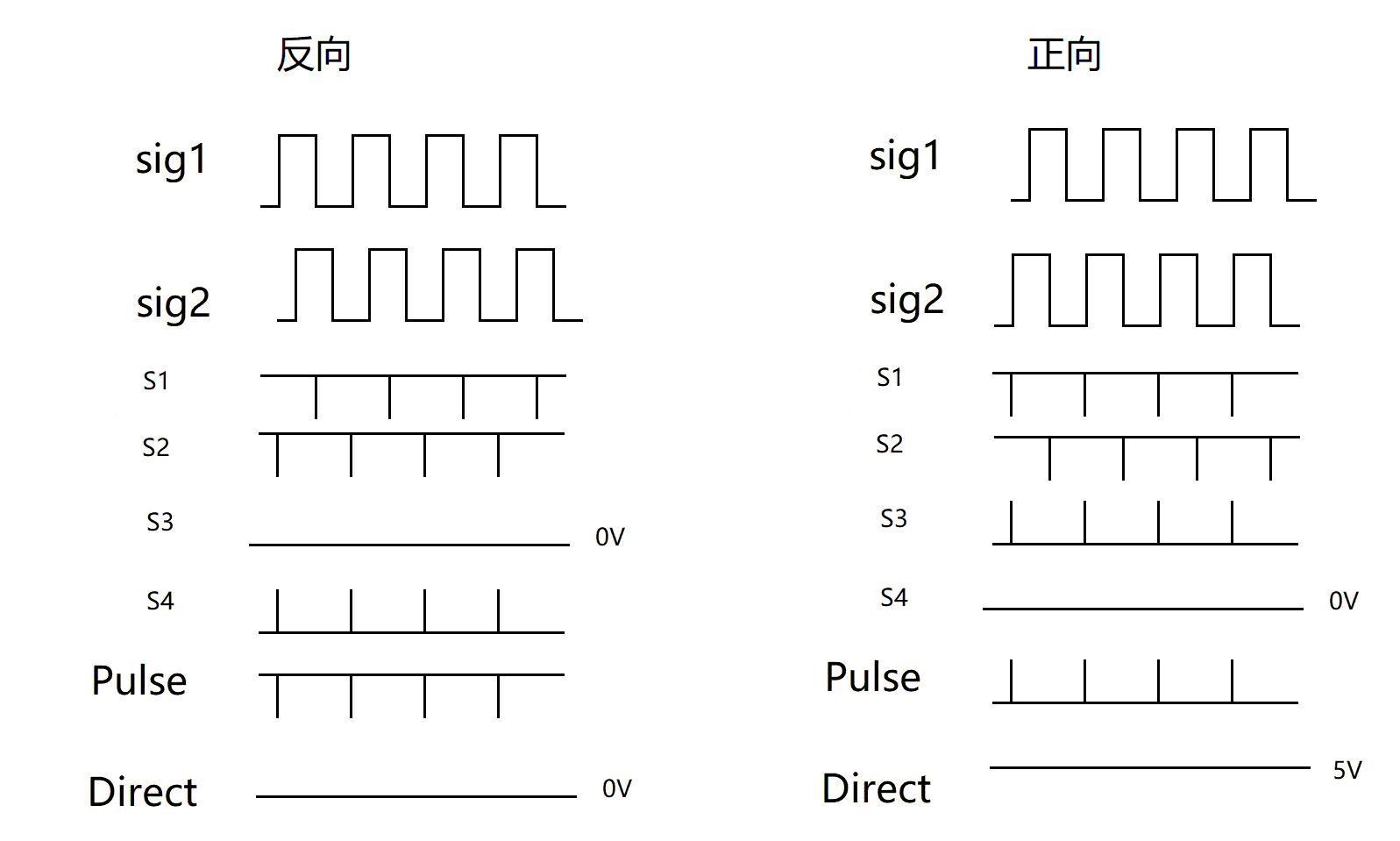

Sig1通过或非门,再通过150pF和510微分电路,产生窄脉冲信号S1和S2。S1和S2再和Sig2经或非门产生S3和S4。S3和S4经过或非门产生Pulse作为计数信号。S3和S4经过两个或非门组成的RS触发器,产生方向判别信号Direct。

这两路信号送入单片机就可以构成一款实用的双向计数器。
