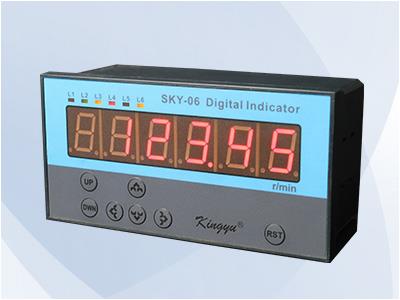

SKY06-425远传智能转速表

一、概述

SKY-06-425远传智能转速表,带方向指示的智能转速显示控制仪表。且具备4~20mA变送输出和继电器报警,采用6位0.8英寸红色LED数码管显示。与带RS485通讯的转速转换器配套,通过RS485总线方式链接,实施单点或多点转速的远程异地同步指示和控制。

SKY-06-425远传智能转速表,用户可以自行设置作为主表或副表。作为主表时,既负责多路巡检功能,又负责单路侦测功能。作为副表时,只负责单路的侦测、显示、变送和报警。

SKY-06-425远传智能转速表,具有测量精度高,适用范围广,可以测量高转速和普通转速,还可以测量超低转速。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。
      二、 主要技术特性

1.供电电源: 85V ~ 250V,AC,

2.功        耗:不超过4W

3.显示范围:0.002~999999 r/min(小数点可以5位以内设置)

4.基本误差:0.02% PS.(主表与副表同步)

5.使用环境:温    度 -20 ~65 ℃

                       相对湿度  ≤85%

6.开孔尺寸:152×76

7.外形尺寸:160×80×130

8.重    量:小于800g
      三、 接线端子说明

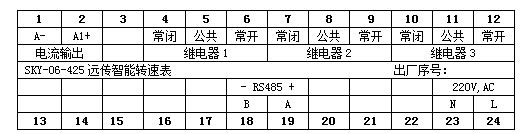

 1.接线端子图:


2.通讯端子:
         A和B是RS485通讯端子
        3.继电器端子:
          继电器接点电流1A,28V,DC 或  0.5A,240V,AC
         3个继电器互相独立,分别对应G、H参数和方向。
         常开:报警时与公共端闭合
         公共:与常开和常闭端配合
         常闭:报警时与公共端断开
       4.电流输出端子
         A1+和A-是4~20mA电流输出端
       5.电源端子
        85~220V,50Hz/60Hz是SKY-06-425远传智能转速表接受的工作电源
      四、配置参数查询和修改

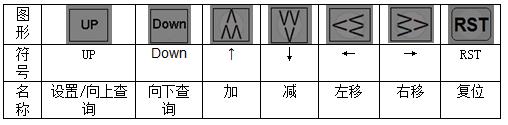

         1.键的操作说明



  UP键:SKY-06-425远传智能转速表在通电状态下,按UP键约2S后松开,进入参数查询/设置状态。
         这时SKY-06-425远传智能转速表显示:A 0 0 0 0 1 6. ,其中A和最高位交替显示,且最低位闪烁;如果继续按UP键,则依序显示:
         B 见后贴面       C见后贴面        D 005000.
         E 000030.        F 0001.00        G 002000.
         H 003000.        I 000032.         J 000005.
         A 000016.
         Down 键:在查询/设置状态下按Down 键,可以向下查询/设置各参数值,依序显示:
         A→J→I→H→G→F→E→D→C→B→A
         最高位字母和数字交替显示,字母表示显示参数的代码,最高位数字与其他5位数共同构成该参数的6位数值。
         ← / →键:在查询/设置状态下,按← / →键一次,闪烁位向左/右移动一位,小数点不显示,如按住不放,闪烁位自动左/右移,最高位闪烁后,显示小数点位置;在显示小数点时,除了最高位字母和数字交替显示外,无闪烁位。
         ↑ / ↓键:在设置状态下,按↑ / ↓ 键一次,闪烁位数字加/减1,如按住不放,数字继续加/减1,这样就可以改变该闪烁位的数字;在小数点出现的状况下,按↑ / ↓键一次,小数点左/右移一位。但是E参数的小数点不可移动,在E参数状态下,小数点出现时,按住↑键,表示对当前各参数的确认,并将各参数改写进SKY-06-425远传智能转速表的内部存储器。
         UP / Down 键、← / → 键、↑ / ↓键多键配合,可以改变任意参数的数值;如果要将修改的参数长久保存,必须切换到E参数状态下,且E参数的小数点出现时,按住↑键2秒后,参数就改写完毕。如果不需要修改参数,查阅参数后,按RST键后,SKY-06-425远传智能转速表恢复到工作状态。
     2.参数查询和修改
       参数查询:SKY-06-425远传智能转速表在通电状态下,按UP键约2S后松开,进入参数查询状态;显示A参数,继续按UP键,可以向上查询各参数值,依序显示:A→B→C→D→E→F→G→H→I→J→A;如果按Down 键,可以向下查询各参数值;则依序显示:A→J→I→H→G→F→E→D→C→B→A
       参数修改:可以先查询,然后根据工程需要,对需要修改的参数进行修改,修改的方法是按位修改,比如A参数原来为16.,如果需要修改为20.;先按UP 或Down 键,使当前显示为A参数,通过按← 或 →键,将闪烁位移动到需要修改的位置,再按↑ 或↓键修改该位数值,各位数值修改好后,再按← 或 →键,使小数点显示,看小数点位置是否需要修改,如果小数点位置与要求不符,通过按↑ 或↓键移动小数点位置到所需状态;如果还有其它参数需要修改,参照此方法修改即可;参数修改后,还可以翻阅,查看是否正确,如果不正确,还可以按照此前方法进一步修改,查看正确后,按UP 或Down 键,直到显示E参数,E参数小数点出现时,如果确定要将修改的参数保存,按↑键即可;如果不需要修改,此前就要按RST键,退出查询和修改,各参数维持之前的状态。

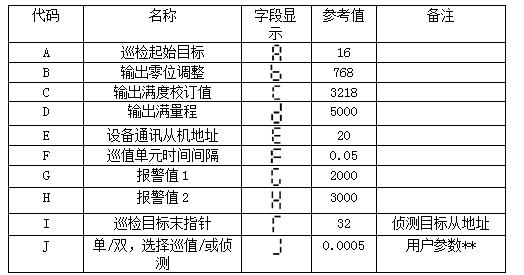

     3.  参数定义:

  以上各参数都保存在SKY-06-425远传智能转速表的内部存储器里,用户参数,用户根据工程需要可以修改。

   A参数,巡检目标的起始地址。

   B参数,变送输出的零位调整值(出厂调试参数,用户不必修改)。

   C参数,变送输出的满度校订值(出厂调试参数,用户不必修改)。

   D参数,D参数对应变送输出的满量程;D参数的最低位为双数时,测量值具有高保真特性;D参数的最低位为单数时,测量值被平滑处理过,处理方法是将当前测量值与之前的9个测量值做平均;测量之初,测量值少于10个时,不做平滑处理。

   E参数,在总线上本机的从地址。
          F参数,作为主机时,向总线发送查询码,相邻单元的时间间隔。
          G参数,第一报警值。
          H参数,第二报警值。
          I参数,巡检目标的末地址。

   **J参数, J参数的小数点选择通讯波特率,详细见本说明条目4(通讯编码及通讯);
          J为双数时,作为侦测(副表),J为单数时,作为巡值(主表)。
          当J为单数时,作为巡值(主表),总线上主动发出查询,兼有针对I参数对应目标的显示、变送和报警功能 ,复位时显示"......",除L4指示灯外,其它全亮。
          J为双数时,作为侦测(副表),以被动方式静默地针对I参数对应目标的显示、变送和报警功能,复位时显示"......",指示灯全亮。
       4.通讯地址及通讯
       在多机通讯中,主表或副表都是通过访问总线,获得被监测的测量结果。被检测对象的从地址由主表或副表的参数I低字节表达。主表或副表在总线上也是可以被访问的,它的从机号由E参数低字节表达。一条总线上,有转换器、主表和副表。主表只能有一个,副表和转换器可以有多个,但是每个单元的从地址只能唯一,这样才能与上位机通讯。
         一条总线上所有单元的通讯波特率是相同的,并遵从一个通讯协议。
         SKY06-425远传智能测转速表遵守《SKY通讯协议》。
         通讯波特率: RS485,115200bps, 8,1,NC;(波特率用户可以调整)
J参数的小数点位置代表不同的波特率:
           xxxxx.: 4800bps
           xxxx.x: 9600bps
           xxx.xx: 28800bps
           xx.xxx: 57600bps
           x.xxxx: 115200bps
       5.刷新时间和工作方式
       SKY06-425远传智能转速表,作为主表时,采用连续查询方式,每隔一定时间(F参数),向RSS85线上发出查询码,查询首地址由A参数的低字节表达,依序直到末地址结束一个循环。末地址由I参数的低字节表示。主表除了连续向总线发出查询外,还接收末地址的测量数据,并显示、变送和控制。
        SKY-06-425远传智能转速表,作为副表时,采用连续侦测方式,监测RS-485总线上的数据,目标地址由I参数的低字节表示。副表只接收末地址的测量数据,并显示、变送和控制。
主表巡值一个周期的时间为F×(H-A+1);比如F=0.05秒,A=16,I=32, 也就是数据的刷新时间=0.05×(32-16+1)= 0.85秒。
       6.报警继电器与指示灯
         L1: 第三路报警输出,对应方向,与显示面板的指示灯L1关联,反向报警,指示灯亮,反之则灭;
         L2:第一路报警(上限或下限),对应G参数,与显示面板的指示灯L2关联;
         L3:第二路报警(上限或下限),对应H参数,与显示面板的指示灯L3关联;
         L4: 作为主表时,指示灯L4灭,作为副表时,指示灯L4亮。
         L5:RSA85处于通讯状态下,指示灯闪烁,无通讯状态,则指示灯亮。
          第一路报警输出,为定值越过报警:
         当报警值最低位为单数时,测量值由高向低越过定值时,报警,当读数大于报警值,报警消除,也可以按复位键RST消除报警。
        当报警值最低位为双数时,测量值由低向高越过定值时,报警,当读数小于报警值,报警消除,也可以按复位键RST消除报警。
         第二路为定值比较报警:
         报警值最低位双数时,定义为上限报警值;不小于报警值,报警,小于报警值,报警消除;
         报警值最低位单数时,定义为下限报警值;不大于报警值,报警,大于报警值,报警消除;
         报警动作:未报警时,指示灯灭,对应的继电器处于常开状态;
         报警时,指示灯亮,对应的继电器处于闭合状态。
         当显示值大于满量程时,指示灯L6亮,当显示值不大于满量程时,指示灯L6灭。
         五、链接举例
         SKY06-425远传智能转速表与Hal-16-2-485匹配时,有多种链接方式,以下罗列几种常用链接方式加以说明:
         例一:


一个Hal-16-2-485转速转换器与一只SKY06-425远传智能转速表的链接,在波特率为115200bps时,远传距离可达300米。

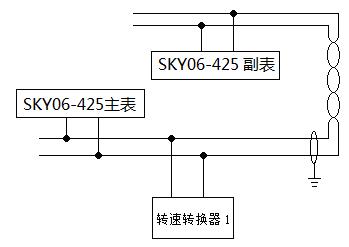

例二:


一个Hal-16-2-485转速转换器与两只SKY06-425远传智能转速表的链接,在波特率为115200bps时,远传距离可达300米。

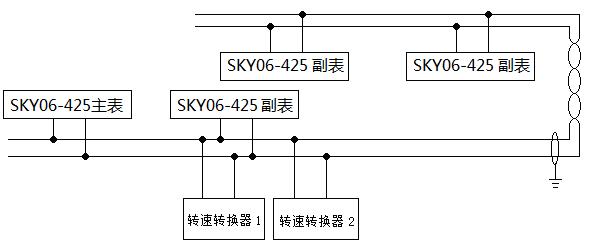

例三:


两个Hal-16-2-485转速转换器与四只SKY06-425远传智能转速表的链接,在波特率为115200bps时,远传距离可达300米。

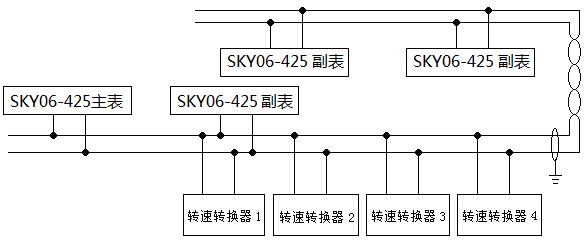

例四:


例五:

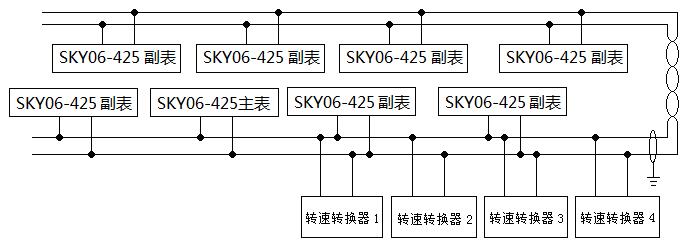

四个Hal-16-2-485转速转换器与八只SKY06-425远传智能转速表的链接,在波特率为115200bps时,远传距离可达300米。
