SRSG-6Q 转速标准装置

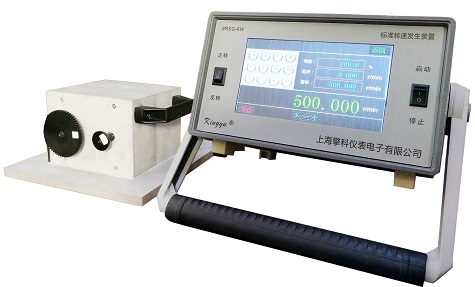

SRSG-6Q 转速标准发生装置

概述

SRSG-6Q标准转速发生装置,是SRSG-6标准转速发生装置的升级换代产品。具有转速输出范围宽、精度等级高、分辨力强、声噪声低、负载能力强等特点。

由于负载能力强,主轴可以拖动60齿的齿轮,左轴也可以在8000r/min以内驱动60齿的齿轮,既可以用于光电、光纤、激光和霍尔式转速传感器的检测校验,也可用于齿轮、磁敏、磁电和电涡流等转速传感器及配套转速仪表的检测、校准和检定;右轴还可以负载2倍速铝质发讯盘。

整套装置可以在0.1~80000r/min以内,用于霍尔、光电、磁电、磁敏、电涡流和齿轮等转速传感器及配套转速仪表的检测、校准和检定;也可以用于手持接触式和非接触式转速表的检测、校准和检定。

功能特点

1.        转速由触摸屏给定;转速可以正反转;

2.        主要用于转速、反转保护和超速保护等各种转速仪表和转速测量系统的检测、校准和检定;

3.        主要用于光电、磁敏、霍尔、磁电和电涡流等非接触式转速传感器,以及光电编码器等接触式转速传感器和配套转速仪表或测量系统的高等级检测、校准和检定;

4.        可输出标准转速电信号,对转速测量的二次仪表单独进行检测、校准和检定;

5.        对转速传感器和转速仪表进行检测、校准和检定;

6.        符合JJG 326-2017 转速标准装置检定规程,符合JJG 105-2017 转速表检定规程;

     7. 适合计量院所、科研院所和各类工矿企业,作为转速计量检测、校准和检定用标准设备。

主要技术指标

       1 转速输出范围:  0. 1000080000.00  r/min

       2 扩展不确定度: 3×10-5   ( k=3 )

光电发讯盘:

轴名

有效转速范围(r/min

精度等级

左轴

0.1~8000

3×10-5   ( k=3 )

右轴

3000~80000

3×10-5   ( k=3 )

      3 转速稳定度:     3×10-5

      4 时基性能:        开机准确度 1×10-6  日稳定度1 ×10-6

                                     时基频率   24.00MHz

      5 转速分辨力:     0.001       (1.0003000.000  r/min)

                                        0.01     (3000.0080000.00  r/min)

      6 控制信号:        频率范围1120000 Hz
              精度优于
1×10-6   方波、幅度为5V

      7 外测频率范围: 0.0120000HzNPN-OC

      8 分辨力和不确定度:

转速输出范围

单位

分辨率

不确定度

0.1000000 ~  80000.00

rpm

0.001

3×10-5

用于各类转速表、转速测量仪和传感器的检测、校准和检定。

       9 总功率:       ≤400 W

       10.外形尺寸:

控制器:  300×280×185mm3

旋转机械:220×260×180mm3

       11.总重量:  < 10 kg

SRSG-6系列 转速标准发生装置
以高精度与各项技术优势,成为全国计量院所共同的选择:
典型用户有:上海计量测试技术研究院、广东省计量科学研究院、浙江省计量科学研究院、浙江省检验检疫科学技术研究院、中国燃气涡轮研究院、中航集团北京长城计量测试技术研究所、中广核集团有限公司计量中心、天津市计量监督检测科学研究院、福建福清核电有限公司和江麓机电集团等。
