一、概述

SRM-06高精度转速频率测量仪， 采用了串口彩色液晶触摸屏作为显示器，是一款具有多核微处理器的新一代高精度转速频率多功能测量仪。该多功能测量仪，与两路NPN-OC类转速传感器配套，用来测量转速、频率和线速度，主要用于各种设备的转速测量和校验，符合《JJG 1134-2017 转速测量仪检定规程》。与计算机配套可以同时进行双路转速测量检测和校验校验。

用于高精度转速发生装置校验时，可以同屏连续不间断显示10个测量值，以及其平均值、重复性、示值误差和不确定度。还可以进行20min稳定度的检定，并且按照《JJG 326-2017 转速标准装置检定规程》要求显示打印检验结果。

二、主要技术性能

1.供电电源：12V， DC

2.输入频率：0.00167 Hz～12000000.0Hz，

3.输入信号：NPN-OC类转速传感器匹配

4.测量范围：转速: 0.100000000～300000.000 r/min,

            有效数字：9位半

5.测量误差：±0.0003%

6.扩展不确定度： 优于3×10^-6, (k=3)

8.采样时间：0.02 ～ 620.0S

9.使用环境：温 度 -10～60℃

相对湿度 ≤85％

10.外形尺寸：200×150×50

11.重    量：1.5kg

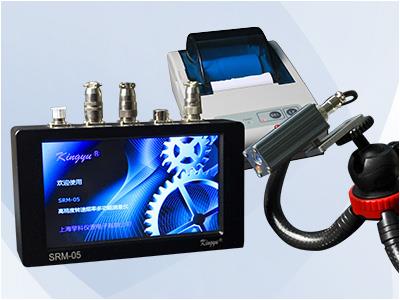

三、配套构成

SRM-06高精度转速频率测量仪，               1台

热敏微型打印，                        1套
   SJGC-18-5V激光转速传感器，           2只
   USB002双路数字测量仪（Surface Pro6） 1套

四、基本功能

显示屏为触摸屏，SRM-06高精度转速频率测量仪，主要功能如下：

1.标准转速发生装置检定功能

1.1. 检验转速范围：

0.100000000～200000.000 r/min

1.2.测量扩展不确定度显示范围：

3×10^-8  ～9.9×10^-1

2.转速测量功能

2.1. 检测转速范围：

0.100000000～200000.000 r/min

3.频率测量功能

3.1.检测频率速范围：

0.0167～12000000.0 Hz

4.线速度测量功能

被测轮周长可以设定，同屏显示：

0.0000 ~ 10000.0000 m/min

0.00 ~ 100000.00km/h

或

0.0000 ~ 10000.0000 m/S

0.00 ~ 100000.00mm/S

5.计数功能

计数范围：0 ~ 1000000

可以暂停、清零。

五、接线示意图

接线端在触摸屏的上侧，示意图如下：

1.电源插座与12V,DC开关电源转换器连接；

2.传感器1和传感器2插座与两路转速传感器连接；

3.打印/USB作为双选功能接口，可以与计算机连接，与软件配合实行稳态和动态转速实时检测、记录储存，以及检测评估；也可以与热敏微型打印机连接；

4.标频24MHz输出BNC接口，例检时用于标频检测。
图例：

显示格式：

打印格式：

针对转速标准发生装置，还有20min稳定度的显示和打印。

作为高精度转速频率多功能测量仪，单位都可以根据需要调整。除了r/min，用户还有Hz、m/min、km/h等单位可任意选择。

通过USB口与计算机连接，进行动态测量和记录，也可以作出稳态评估。
动态显示如下：
稳态评估如下：

能以表格方式保存双路评估报告，也能以连续记录保存记录双路测量数据。
该款高精度转速测量校验仪表，是各级计量机构和检测中心的最佳选择。
SRM系列 高精度转速频率测量仪
以高精度与各项技术优势，成为全国计量院所共同的选择：
典型用户有：中国计量科学研究院、上海计量测试技术研究院、广东省计量科学研究院、浙江省计量科学研究院、浙江省检验检疫科学技术研究院、中国燃气涡轮研究院、中航集团北京长城计量测试技术研究所、中广核集团有限公司计量中心、天津市计量监督检测科学研究院、福建福清核电有限公司和江麓机电集团等。
