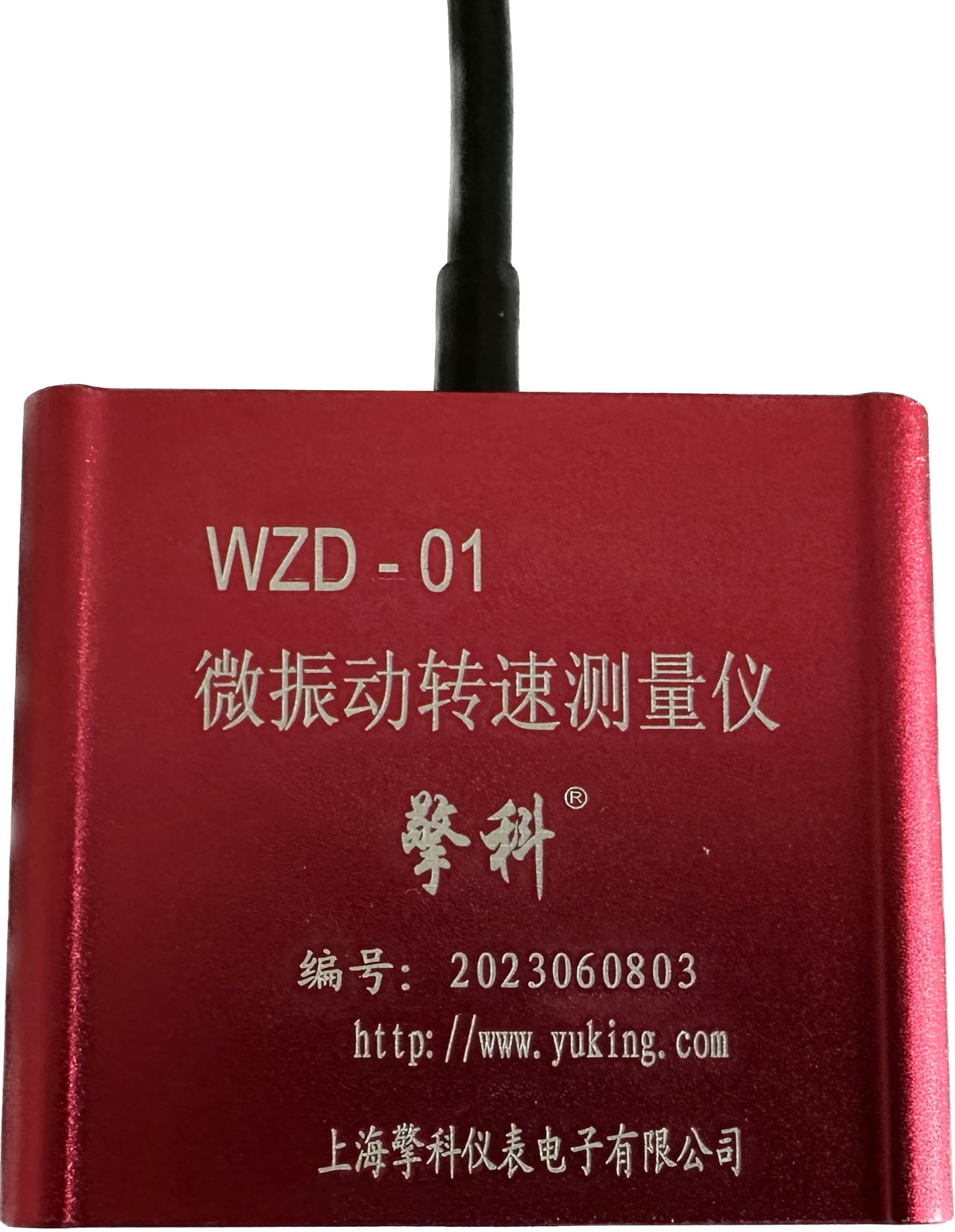

WZD-01微振动转速测量仪简介

一、概述

WZD-01微振动转速测量仪，是一款新颖的转速测量仪，与电涡流传感器或激光位移传感器配套，采集微振动信号，通过FFT运算转换测量转速。与普通的振动式转速表（测量仪）相比，对振幅小于50μm的振动也能检测。同时可以显示振动物体内部包含的主振和几个谐振分量，还可以针对特种设备进行故障预诊断。也可以与各种磁电式转速传感器或光电传感器匹配，接受脉冲信号，进行各种环境下的转速测量。

基本配置符合《JJF 2004-2022医用离心机校准规范》、《JJF 1871-2020 磁电式转速传感器校准规范》，对转速测量仪的要求。

增强配置既符合《JJF 2004-2022医用离心机校准规范》、《JJF 1871-2020 磁电式转速传感器校准规范》，对转速测量仪的要求，也符合《JJG 1134-2017 转速测量仪检定规程》、《JJG 326-2021 转速标准装置检定规程》、《JJF 1801-2020 线速度测量仪校准规范》、《JJF 1374-2012 电梯限速器测试仪校准规范》等国家标准对转速测量仪的顶级要求。

二、应用场景

WZD-01微振动转速测量仪，主要用于以下几个方面：

1．医用离心机转速测量；

2．医用离心泵转速测量；

3．涡轮增压器转速测量；

4．齿轮、轴或叶片的转速测量。

在增强配套条件下，配置激光转速测量仪，可以对各种可见旋转体，进行精确检定和校准。如高精度转速标准装置的检定等。

三、主要技术指标

1. 转速测量范围：（ 1-100000 ）r/min

2. 精度等级：

     0.005级（增强配置）

     0.1级（普通配置）

3. 配置特征：

3.1. 配电涡流转速传感器或激光位移传感器（微振动测量）

转速测量范围：（800～100000）r/min   ；

精度等级：          0.1级

3.2. 配齿轮传感器

频率测量范围：（1～10000）Hz ；

转速测量范围：  60/Z х f  (f代表频率范围，Z代表齿数)；

精度等级：         0.1级

3.3. 配磁电传感器：

频率测量范围：（20～10000）Hz ；

转速测量范围：  60/Z х f  (f代表频率范围，Z代表齿数)；

精度等级：         0.1级

3.4. 配激光测速传感器（增强配置）

转速测量范围：   ( 1～200000 ) r/min

精度等级：          0.005级

四、基本配置：

五、增强配置：

六、转速测量性能演示

6.1.动态连续性：

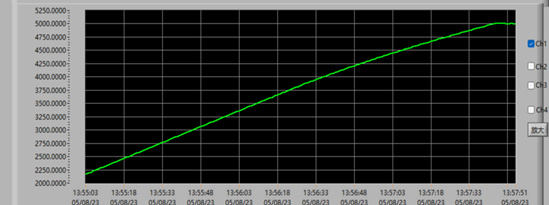

转速从2000r/min向5000r/min变化的连续测量过程记录，如下：

以上趋势图，连续记录了转速和时间。

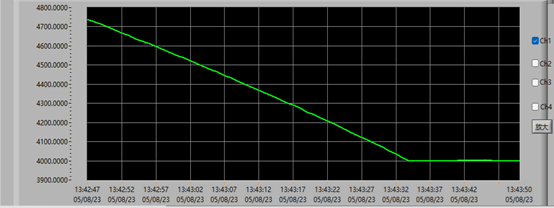

转速从5000r/min向4000r/min变化的连续测量过程记录，如下：

以上趋势图，连续记录了转速和时间。

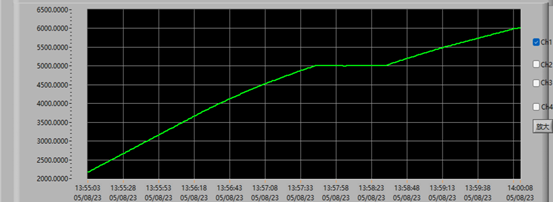

转速从2000r/min到5000r/min，再到6000 r/min变化的连续测量过程记录，如下：

以上趋势图，连续记录了转速和时间。

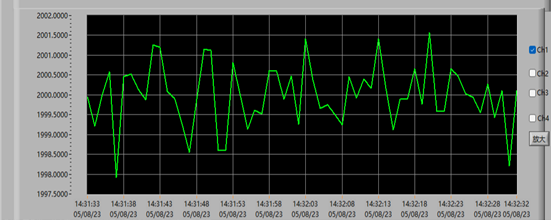

稳定转速条件下的趋势图，微小的波动也是可以观察的。

上述趋势图表达了稳定在2000r/min时，转速在一定的区间内变化。

6.2.稳态特性记录

动态测量（趋势图）记录了转速的连续变化过程，如下：

该过程还可以Excel文件二维（速度、时间）连续记录，时间记录分辨到1ms。

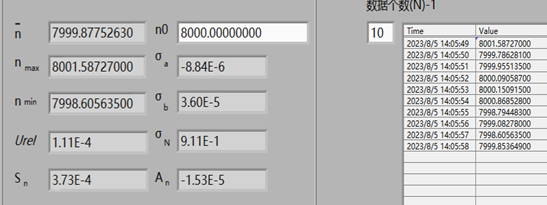

8000r/min的稳态特性，如下：

稳态测量，记录了稳定状态下10点转速，同时也记录了最大值、最小值、均值、重复性、扩展不确定度和准确度等重要信息。

Sn:重复性

Urel:扩展不确定度

n_max :最大值

n_min :最小值

`n:    平均值

An: 准确度，亦即转速示值相对误差

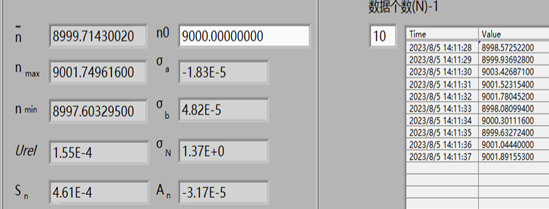

9000r/min的稳态特性，如下：

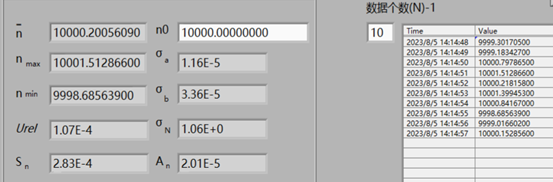

10000r/min的稳态特性，如下：

1500r/min的稳态特性，如下：

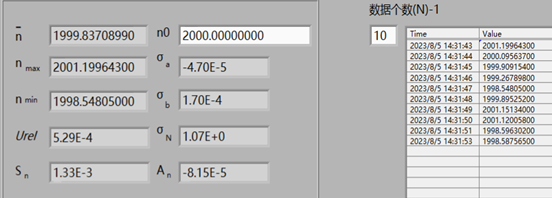

2000r/min的稳态特性，如下：

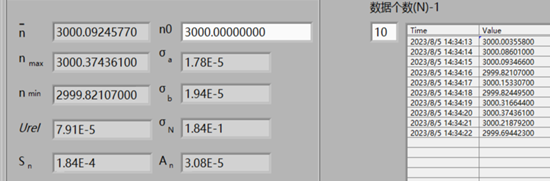

3000r/min的稳态特性，如下：

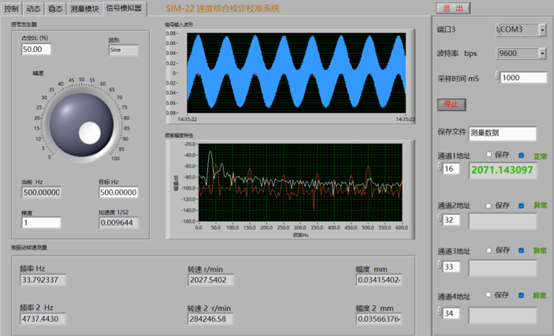

6.3．信号模拟器

左上侧是信号发生器，下侧式频率、转速和振幅观察窗；

上行图形示波器，是输入信号波形图；

下行图形示波器，是频谱特性图。

信号模拟器，主要用于频率测量试验，也用于测量安装调试参考。

增强配置时请参考《LR-01转速测量仪使用说明书》。
