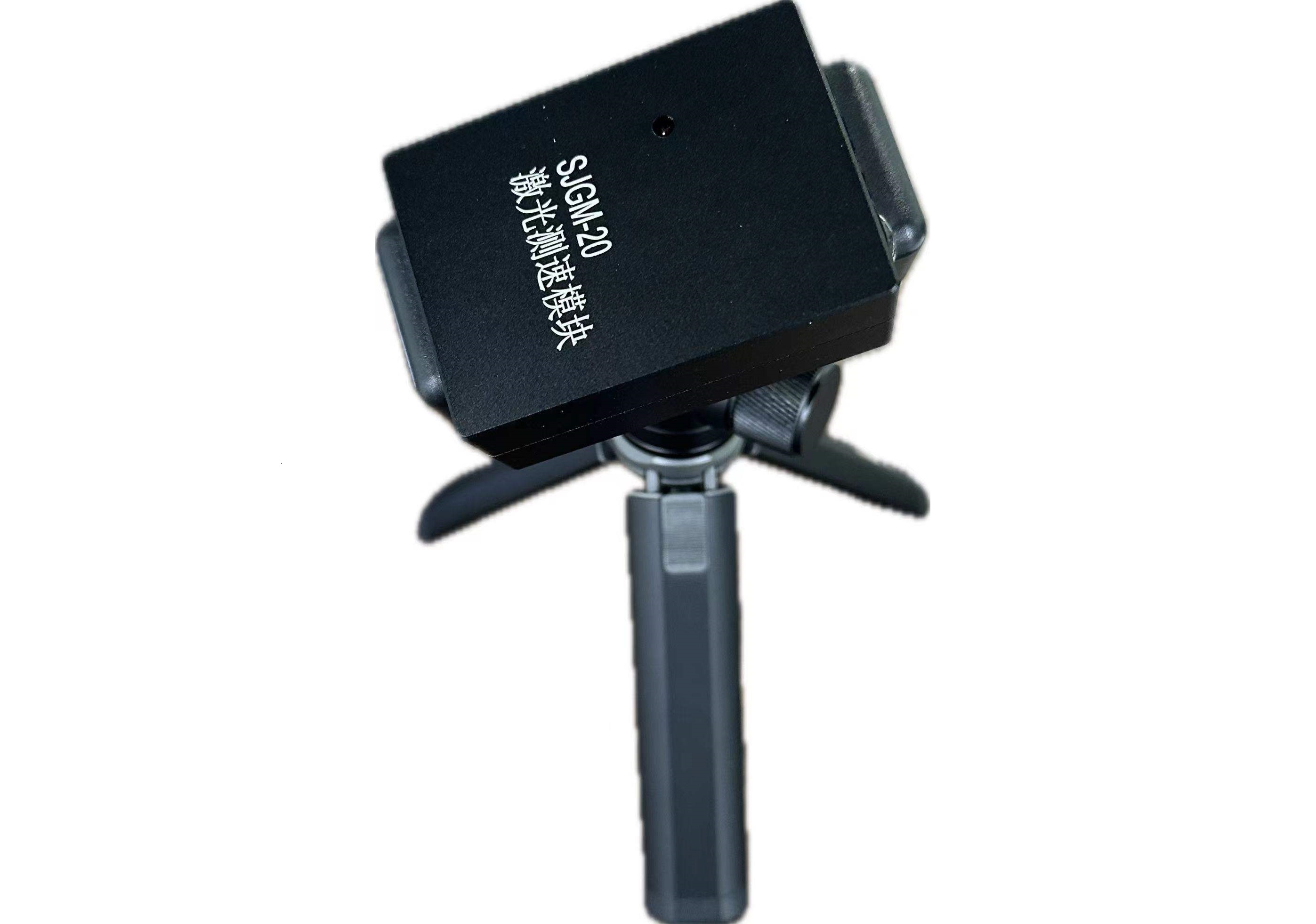

SJGM-20激光测速模块

一、概述：

SJGM-20激光测速模块，集激光转速传感器、转速测量模块和数字通讯传输模块于一体。主要用于各类非接触式无线转速测量。

二、主要用途：

单路和双路及多路转速测量。如发动机、电机、风机、离心机、搅拌机、钻机和电解铜箔加工机械，等旋转机械的转速和速度精确测量、检定和校准。

三、主要技术特性：

1.   转速测量范围：（1～120000）r/min；

2.   测量扩展不确定度：3×10^-4，（k =2）;

3.   无线传输距离：5米;

4.   外形尺寸：（74 × 53 × 30）mm³。

5.   环境条件：

温度：-5～40℃

湿度：≤ 90% RH

四、传感器光学应用特性：

1.   背景A4纸（或白墙）影响距离：≯1米；

2.   光斑尺寸： Φ2 mm , @ 1米;

3.   反射纸感应距离：（0 ～ 3.5）米；

4.   白底黑线1mm感应距离：（4 ～ 5）厘米；

5.   黑底反射纸5×15mm²感应距离：350厘米。

五、配套

SJGM-20激光测速模块，作为转速测量仪的主要配套部件，通常匹配的转速测量仪有：

1.   TM-01转速测量仪

2.   FCY-234四路转速测量仪

3.   TM-02双路转速测量仪(行星式水泥胶砂搅拌机校验仪)
