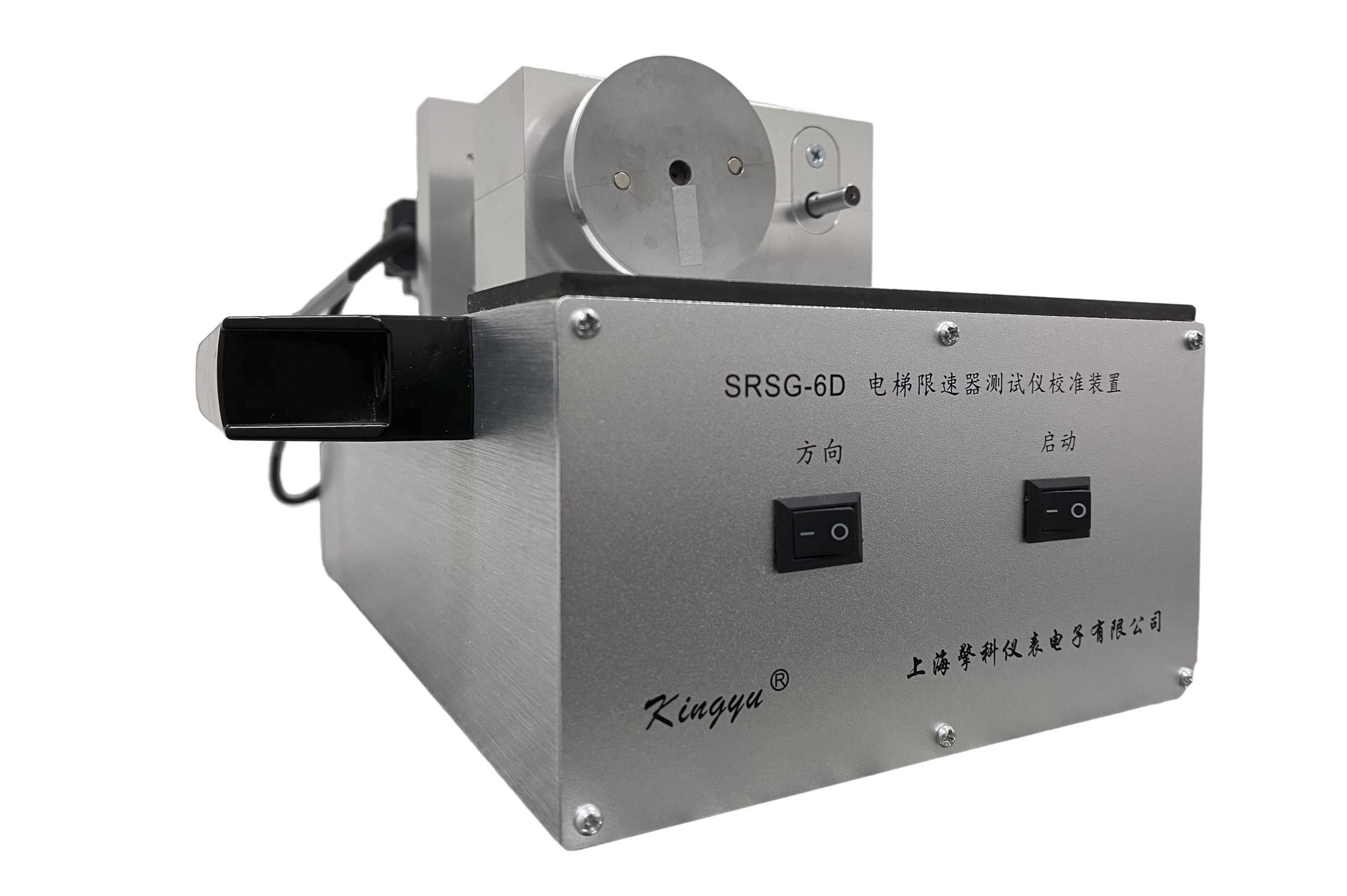

SRSG-6D电梯限速器测试仪校验装置

SRSG-6D 电梯限速器测试仪校准装置简介

概述

SRSG-6D电梯限速器测试仪校准装置,主要是三项模拟和三项检测。通过模拟电梯限速器的传动速度和加速度,校准电梯限速器测试仪,在速度和加速度测量上的准确度。同时也模拟离心开关动作输出,校准电梯限速器测试仪,对开关动作瞬间速度的测量能力

SRSG-6D电梯限速器测试仪校准装置,可以对以下几类测试仪进行计量校准:

1.电梯限速器测试仪(带开关动作速度检测);

2.电梯限速器测试仪(带开关动作速度检测,同时带驱动电机);

3.电梯限速器测试仪(带开关动作速度检测,带切向加速度检测,带驱动电机);

4.线速度测量仪;

5.切向加速度测量仪。


▲ 功能特点

   1. 模拟电梯限速器在测试过程中,传动速度的稳定性和加速度稳定性。

   2. 输出稳定的转速和线速度以及切向加速度, 校准电梯限速器测试仪的测量准确度。

  3.  模拟离心开关动作,同步显示动作速度,用于校验电梯限速器测试仪对开关动作瞬间速度的测量能力。

   4. 线速度、加速度均由触摸控制屏或计算机给定,调节控制,简洁明了。

   5. 采用平板电脑测量控制时,用户根据需要可选择:单步或自动运行方式。

  6.  单步或自动运行方式,都可以选择1~16段多参量预置,输出1~16段稳定线速度,以及稳定线加速度,每段稳定值持续时间均可预置。可以同步连续测量记录线速度、线加速度、转速和旋切加速度。并可输出均值、最大值、最小值、不确定度和稳定度等测量结果。测量结果可保存或打印。

  7.  运行程式的多参量既可保存,也可修改另存,形成多种运行程式范本,以备选择调用。

   8.  符合《JJF 1374-2012 电梯限速器测试仪校准规范》对该装置的要求。

   9.  参照《JJG 326-2021转速标准装置检定规程》。

   10. 符合JJF 1801—2020线速度测量仪校准规范》。

   11. 将符合拟定中的《电梯限速器测试仪校准装置校准规范》(承诺)

   12. 适合计量院所和企业,作为电梯限速器测试仪校准设备,也可作为线速度测量仪,切向线加速度测量仪的校准装置。


▲ 主要技术指标:

   1. 速度输出范围:(0.05 ~ 30.000)m/s (线速度轮周长0.3m)     2. 速度输出分辨率:0.0001m/s

   3. 最大允许误差: 1×10-3

   4.  转速输出范围:(1.000-6000.000 )r/min

   5.  转速扩展不确定度:5×10-5

   6. 加速度输出范围:(-15 ~15.00) m/s2

   7. 加速度测量分辨率:0.001m/s

   8. 加速度扩展不确定度:
     1×10-2 ,绝对值在(0.01~15.00) m/s2 范围内

   9.  模拟离心开关输出:触点

   10. 触点开关延时量可调范围:(10 1500) ms

   11. 触点关联预定速度:

(1.000~6000.000 )r/min

          (0.05 ~ 30.000) m/s

   12.内置测量仪

   13. 时基频率:24MHz

   14. 时基频率准确度和稳定度:5×10-6

   15. 外形尺寸: 320×180×380(mm)

   16. 总功率: ≤400 W

   17. 声噪声: ≤ 75dB

SRSG-6D 主要组成部分

1.       旋转机械+驱动控制箱,                        1

a)       伺服驱动器

b)       USB-03控制采集器

c)       开关电源(12V,DC)

d)       伺服电机

e)       旋转机械

2.       彩色触摸屏 ,                                       1

3.       平板电脑(内置测控软件),     1

4.       霍尔转速传感器,                               1

5.       附件

l  电源线缆,               1件

l  离心开关模拟器,           1件

l  线速度盘(周长100mm),       1件

l  线速度盘(周长200mm),       1件

l  线速度盘(周长300mm),       1件

l  通讯线缆,                                        2

l  内置编码器(1000线),                  1

l  安装支架,                                       1

l  保险丝管,                                       2

l  合格证,                                           1

l  说明书,                                          1

l  校准证书,                                       1
