MSRM-05-F转速测量仪

MSRM-05-F转速测量仪

一、概述

   MSRM-05-F转速测量仪,具有SRM-05高精度转速频率测量仪的全部功能;与Surface Pro7配套,具有四路转速、频率、线速度等高精度测量功能,还有一路旋切加速度或线加速度测量功能。所有测量功能都是连续不间断,带记录储存、动态和稳态分析(报告)。
  MSRM-05-F转速测量仪,符合《JJG 1134-2017 转速测量仪检定规程》、《JJG326-2021转速标准装置检定规程》、《JJF 1374-2012 电梯限速器测试仪校准规范》和《JJF 1801-2020 线速度测量仪校准规范》,等规程规范对转速测量仪的要求。
二、主要用途
  1.转速标准装置的校准和检定;
  2.电梯限速器测试仪校准装置的校准或检定;
  3.线速度测试仪校准装置的校准或检定;
  4.磁电式转速传感器的校准或检定;
  5.各种工业设备的转速测量和校验。


用于高精度转速发生装置校验时,可以同屏连续不间断显示10个测量值,以及其平均值、重复性、示值误差和不确定度。还可以进行20min稳定度的检定,并且按照《JJG 326-2021 转速标准装置检定规程》要求显示打印检验结果。
同屏显示内容:
打印格式:

针对转速标准发生装置,还有20min稳定度的显示和打印。
打印实例:

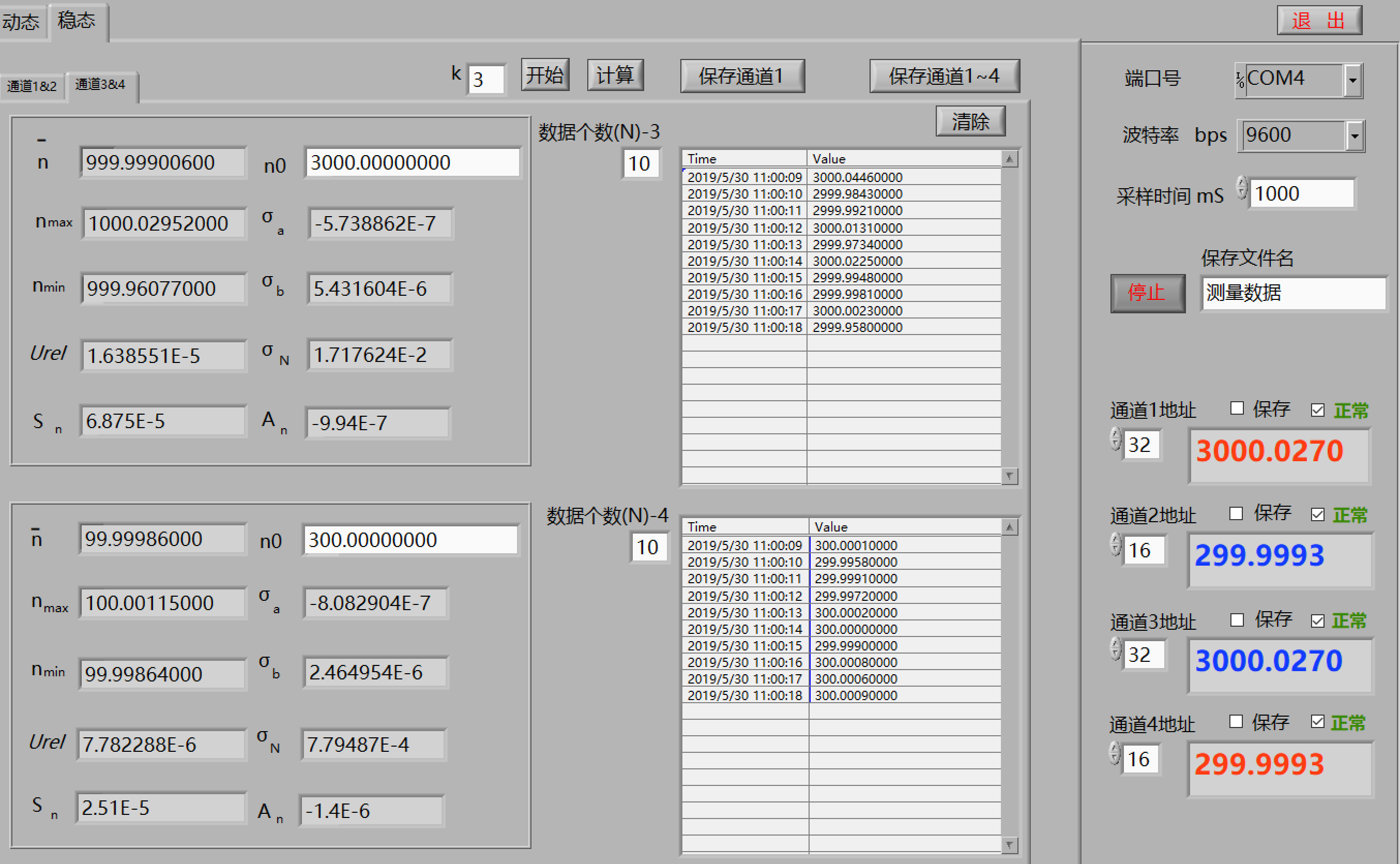

用于高精度转速发生装置校验时,可以同屏连续不间断显示四路测量数据,每路包含10个测量值,以及其平均值、重复性、示值误差、准确度、系统稳定度和不确定度等(如下图)。

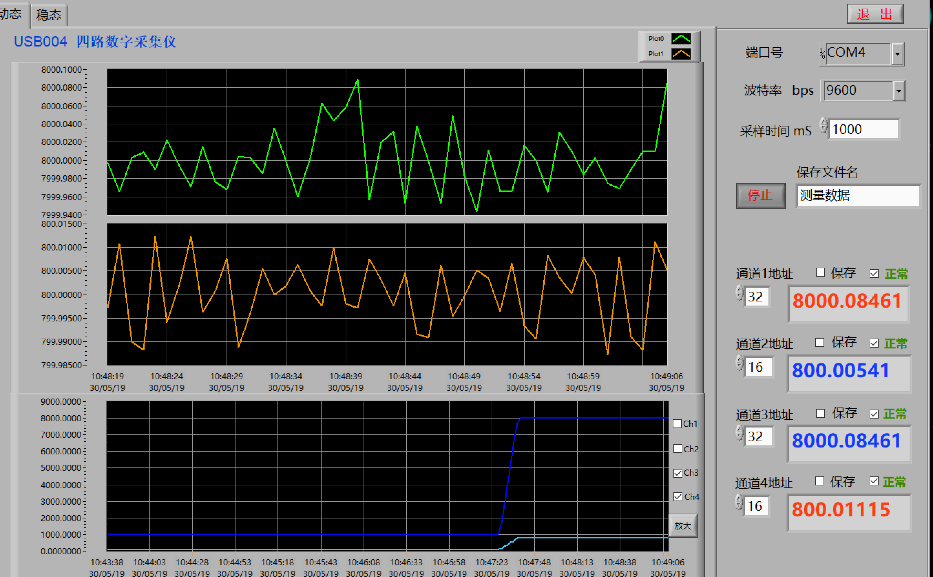

还可以进行多路转速连续测量记录(如下图):

三、基本性能

1.供电电源:12V,DC

2.晶振频率:24MHz

3.准确度:5×10-7

4.稳定度:5×10-7

5.使用环境:
 温  度 -10~60℃

    相对湿度 ≤85%

6.外形尺寸:200×150×67

7.重 量:小于2.5kg
四、主要技术性能:

1.标准转速发生装置检定功能

1.1. 检验转速范围:

(0.100000000~200000.000) r/min

1.2.测量扩展不确定度:5×10-6(=3)

2.转速测量功能

2.1. 检测转速范围:

(0.100000000~200000.000) r/min,(5路)
2.2.测量扩展不确定度:5×10-6(
=2)

3.频率测量功能

3.1.检测频率速范围:

(0.001~12000000.0) Hz (4路)

(10.00~50000.000)kHz (1路)
3.2.测量扩展不确定度:5×10-6(=2)

4.线速度测量功能

4.1.线速度显示范围:被测轮周长可以设定

(0.0000 ~ 10000.0000 )m/min

(0.00 ~ 100000.00)km/h

    或

(0.0000 ~ 10000.0000) m/s

(0.00 ~ 100000.00)mm/s

4.2.扩展不确定度:5×10-4(=2)

5.计数功能

5.1.计数范围:0 ~ 20000000

5.2.可以暂停、清零。
6.旋切加速度和线加速度测量
6.1.旋切加速度测量范围:( -100 100 ) r/s2
6.2.基本误差:±0.0001r/s2,绝对值<0.01r/s2
6.3扩展不确定度绝对值:5×10-3,(=3),绝对值≧0.01r/s2
6.4.旋切线加速度测量范围:( -20 20 ) m/s2

6.5.基本误差:±0.00001m/s2,绝对值<0.001m/s2
6.6.扩展不确定度绝对值:5×10-3,(k =3),绝对值≧0.001m/s2

五、配套:
标配
1.主机,         1套

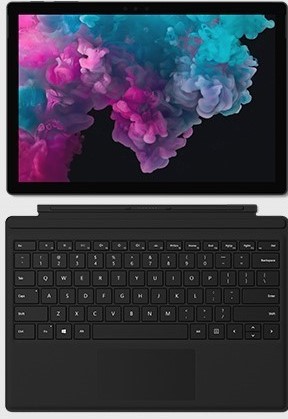

2.二合一电脑,     1套
3.应用软件,      1套
4.通讯线缆,      1套
5.霍尔测速传感器,  2只
6.磁敏转速传感器,  1只
7.激光测速传感器,  2只
8.热敏微型打印机,  1套
可议定配套
9.闪光测速用闪光灯, 1套
10.低频信号输出电缆,1根
11.高频信号输出电缆,1根


MSRM-05-F转速测量仪,是在中国计量院订制的MSRM-12多路高精度转速频率测量仪基础上,改版的转速测量仪,已经成为转速计量的标准选择。

我们的产品已经成为,中国计量科学研究院、中航工业北京长城计量测试技术研究所、上海计量测试技术研究院、浙江省计量科学研究院、中国燃气涡轮研究院、中航长城计量测试(天津)有限公司、中广核集团有限公司计量中心等计量单位的首选。
选择产品前,您不妨浏览一下:
如何选择高精度转速频率测量仪
