汽油发动机转速传感器

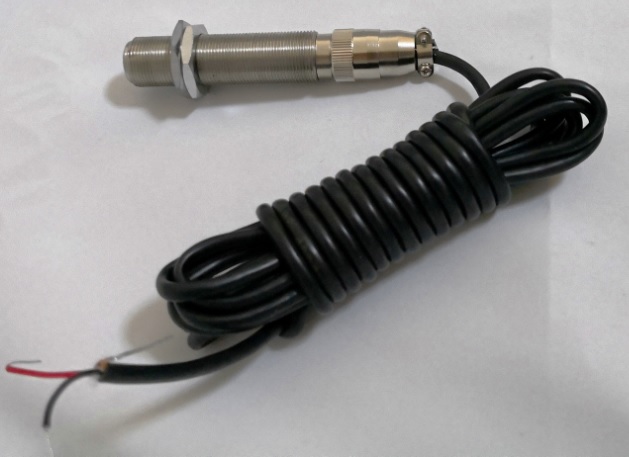

SE-03汽油发动机转速传感器

一、概述:

SE-03汽油发动机转速传感器,通过感应点火线圈的电磁场变化,将电磁场变化转化为脉冲输出,给二次仪表提供相应的转速信号。

传感器具有:体积小、结实可靠、寿命长、易安装,可与二次仪表配套长期在线检测。

二、技术参数

1.输出波形:矩形波

2.适配仪表:SKY06SQY05TU-001FA485FV232等仪表和转换器

3.测量范围:100~25000r/min

4.使用时间:连续使用

5.工作环境:温度 -20~+70℃

6.外形尺寸:M18×1.0-80(mm)

7.重量:约350g(不计输出导线)

三、接线与使用注意事项

内置天线;

白线:供电电源0V

红线:供电电源12 ~24V;

黄线:输出NPN-OC脉冲;

屏蔽线:与外壳连接。

1.安装时传感器与火花塞或点火线圈应在5~300mm,依照磁场泄漏强弱,适当调整距离;

2.多台发动机同时检测时,应在较近距离检测,以保证邻近的发动机互相不干扰。
