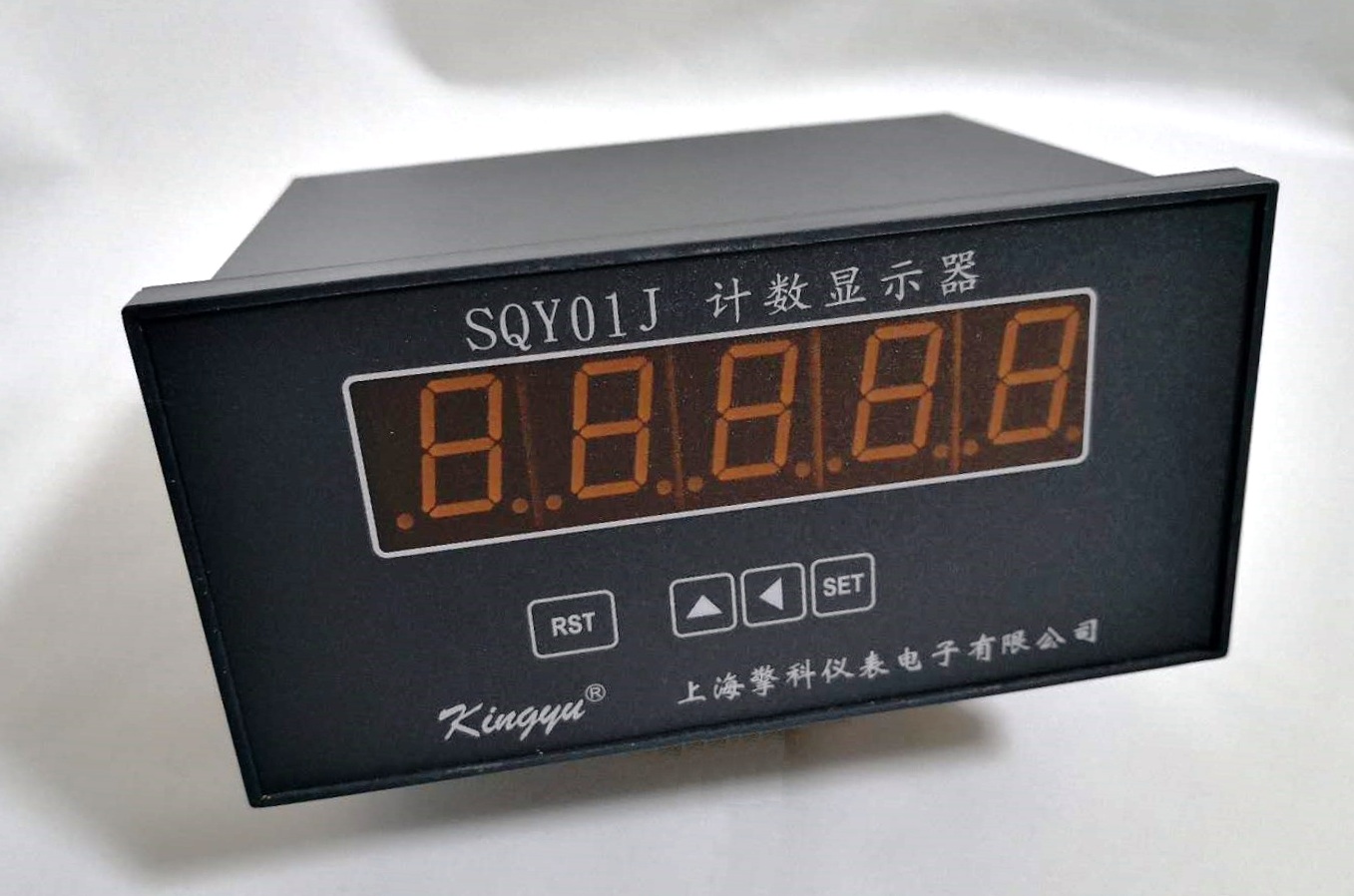

SQY01J120-DSX计数器

一、概述

SQY01J120-DSX计数器，是一款多功能计数显示控制仪表；具有5位0.8英寸红色LED数码管显示和二路继电器输出；能与NPN-OC输出开关类传感器或干接点开关匹配，既能进行单向加/减计数；也能进行双向可逆计数。可逆计数时，与NPN-OC输出开关类双向传感器或光电编码器匹配；除了对一般的旋转角位移进行检测外，还能对超高速旋转角位移进行测量。

SQY01J120-DSX计数器，有10组用户参数，用户可以通过面板上的操作键或计算机来查询/修改，修改确认的参数可以长久保存。满足了各类工程需要，成为名副其实的智能仪表。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。

二、主要技术特性

   1.供电电源： 85V ～ 250V，AC，50Hz/60Hz

   2.功    耗：不超过4W

   3.输入信号：频率0 ～ 10kHz （方波）     ；H > 4.5V, L< 2V

   4.显示范围：0 ～ 9999.9 （小数点可以为4以内的任意位）

   5.基本误差：±1个数字

   6.使用环境：温    度 -20 ～65 ℃

               相对湿度  ≤85％

   7.开孔尺寸：152×76

   8.外形尺寸：160×80×130

   9.重    量：小于800g

附：双向计数的相位鉴别方法

双向计数主要用于位移、高度、深度、长度、开口度、物位和浪高等物理量的测量或控制。

采用双向脉冲来进行双向计数时，相位鉴别的及时和稳定是双向计数测量和控制的关键。下图是一款有效的输入线路图：

有点数字逻辑基础，就可以阅读下列原理分析。

Sig1通过或非门，再通过150pF和510Ω微分电路，产生窄脉冲信号S1和S2。S1和S2再和Sig2经或非门产生S3和S4。S3和S4经过或非门产生Pulse作为计数信号。S3和S4经过两个或非门组成的RS触发器，产生方向判别信号Direct。

这两路信号送入单片机就可以构成一款实用的双向计数器。
