SRM-12高精度转速频率测量仪简介
SRM-12高精度转速频率测量仪，包含内置十二路转速数字采集仪专用软件的Surface Pro6，以及十二路激光测速传感器。具备十二路转速测量、记录、分析和评估。并且还附有转速频率信号发生器功能。
主要作为高等级计量装备，用于国家级计量院所和检验检测中心。本简介以十二路转速测量为例，说明其功能和用法。
 |  |
| 主机 | SJG-18激光测速传感器 |
一、主要功能：
1.单路至十二路的转速测量显示、记录、分析和评估；
2.显示数字、动态趋势；
3.以曲线的方式记录转速变化的过程；
4.以曲线的方式记录转速的微小波动；
5.以表格文件的一到十二页方式保存评估报告；
6.以表格文件的方式记录整个转速变化的全过程，可以给出连续的评估结论。
二、主要技术指标：
1.转速测量扩展不确定度：优于 2×10-6,（k=3）;
2.转速测量范围：0.1～200000r/min;
3.采样时间：1S（常规）
30mS～60000mS（可调）
4.配套传感器：
SJGC-18-12激光测速传感器
SMS-12磁敏转速传感器（可选）
Hal-12霍尔转速传感器（可选）
SE-03-1汽油发动机（电火花）转速传感器（可选）
5.配套的计算机：
Surface Pro6 （包含原装键盘和拓展坞）
6.主机外形尺寸：200×150×67(mm3)
7.主机重量：1.5kg
三、接线：
传感器与主机之间的连接是微型USB口，可直接轻松插拔。主机的电源插座是三芯插座，与专用电源转换器连接。主机的测量结果，通过专用的RS485通讯电缆接入计算机。用户可通过计算机软件，对模块进行适当调节，以满足不同场合的需要。
四、测量前的准备工作
1.了解测量系统的构成：
该测量系统由1～12只传感器，一个十二路高精度转速测量主机，和Surface Pro6计算机构成。计算机已经内置专业的USB012十二路转速数字采集仪相关软件。当然，专业的测量方法和使用技巧也是必不可少的。
2.了解软件的使用还是比较简单的，首先要对电脑有一些基础认识。
电脑上已经为您安装好了USB012软件，这是十二路转速频率数字采集仪。
双击桌面上的“USB012”，会进入以下画面:
点击“进入”按钮，进入如下画面：
先介绍一下主要功能和用法。
3.了解软件的主要功能和用法：
1）串行口通讯：
a.端口号，出厂时已经为您设置为COM4，如果串口被占用，你可以根据需要，在“设备管理器”里修改端口号，一般不需要。
b.波特率，出厂时设定为9600bps。
c.采样时间，当转速高于60r/min时，一般选用1000mS，采样时间用户也可以根据需要来修改。
d.测量模块的每个通道地址是唯一且不重复的确。多路数字测量仪的每个通道地址，与测量端口一一对应，所以测量仪能够正确采集、分析和记录每一通道的转速或频率。我们在实际使用时，数字测量仪的通道可以全部选用，也可以部分选用，这要看测量时我们关注些什么。
还可以重复选择，所谓重复选择，就是软件上的不同通道，可以选择相同的通讯从地址。比如，我们可以将通道1地址设为33，通道2地址设为34，而通道3的地址就与通道1的地址重复，通道4的地址就与通道2的地址重复。在动态观测时，就可以从上面两行观察窗中，分别观察地址为33和34的两通道转速变化曲线，也可以从下面的一行窗口中，同时观察这两个通道的交错比较曲线，了解其间的一致性和差异性。重复选择的意义在于重点关注和比较。
出厂时，通道1设为16，通道2设为32，通道3设为33，通道4设为34……,通道12设为42，等等。当我们需要对通道1和通道2进行测量，而不关注其它通道时，可以将其它通道不勾选。描述至此，如果准备好了，点击“开始”，采集仪就开始工作了。
上面的两行窗口分别反应的的是50r/min标准转速发生装置在这个转速点的微小波动，下面一行窗口，反应多路转速在某段时间变化的全过程。这里不光可以显示，还可以记录。如果要记录这个过程，有两种方式。
其一，鼠标右击窗口，可以保存图片如下：
记录一：上面两行窗口，反应两路转速的微小波动
记录二：下面一行窗口，反应多路转速在某段时间变化的全过程
其二如下：
如果保存文件名为：测量数据191001，且勾选相关通道，在执行文件所在目录中，data目录下自动生成文件“测量数据191001_ch_.xls”，连续记录该过程每一时刻的转速，打开已经保存的记录文件如下：
记录三：测量数据191001_ch_.xls文件的部分
如果要对记录的数据进行连续的不确定度评估，在测量记录之后，可以选择A、B两列复制：
再打开文件“装置不确定度计算模板2019.xls”，将A、B两列粘帖入模版中的两列，修改标准值（标称值），表格中会自动算出平均值、U1(A类不确定度)、U2（B类不确定度）、Urel(相对扩展不确定度（k=3）)和U(扩展不确定度(k=3))。
模版中可以运算的有效行数是10138行。当采样时间为1秒时，可以对2.8小时的连续采样记录进行连续评估。超过10138行，可以分段处理。
如下图：
上述表格中A列为记录时间，B列为记录值，B为测量的标称值。
以上所见所述，都是动态。点击左上角的“稳态”按钮，进入如下画面：
该画面中，点击上方的“开始”，采集数据样本，样本满足指定的N个（本例如10），再点击“停止”，
输入标称值后，点击“计算”，自动生成评估值。
记录四：评估报告的其中一个通道部分
评估值中有：
/n表示均值；
nmax表示最大值；
nmin表示最小值；
Urel表示扩展相对不确定度；
Sn表示稳定度；
n0表示标称值；
δa表示A类不确定度；
δb表示B类不确定度；
δn表示标准不确定度；
An表示准确度。
点击“保存通道1～12”，可以将结果保存在表格文件中，其中共有十二张表格，每个表格对应一个通道的一组测量数据和评估（内容如上图所示）。
测量、分析、评估和记录在计量检测工作中，十分重要，而且十分繁复；灵活运用USB012转速采集仪的功能，可以让这一繁复的工作变得更加简单明了。
介绍就到这里，培训和实际操作，会让工作变得更加顺利。
SRM-12高精度转速频率测量仪主机简介
SRM-04四路转速频率测量仪主机,具有四路转速测量通道，可以同时进行四路转速测量。除此之外还有一路频率测量通道，和一路可调频率输出通道。与USB004四路转速测量数字采集仪，共同完成多路转速测量、记录、分析和评估。本简介以四路转速测量模块为例，说明其功能和用法。

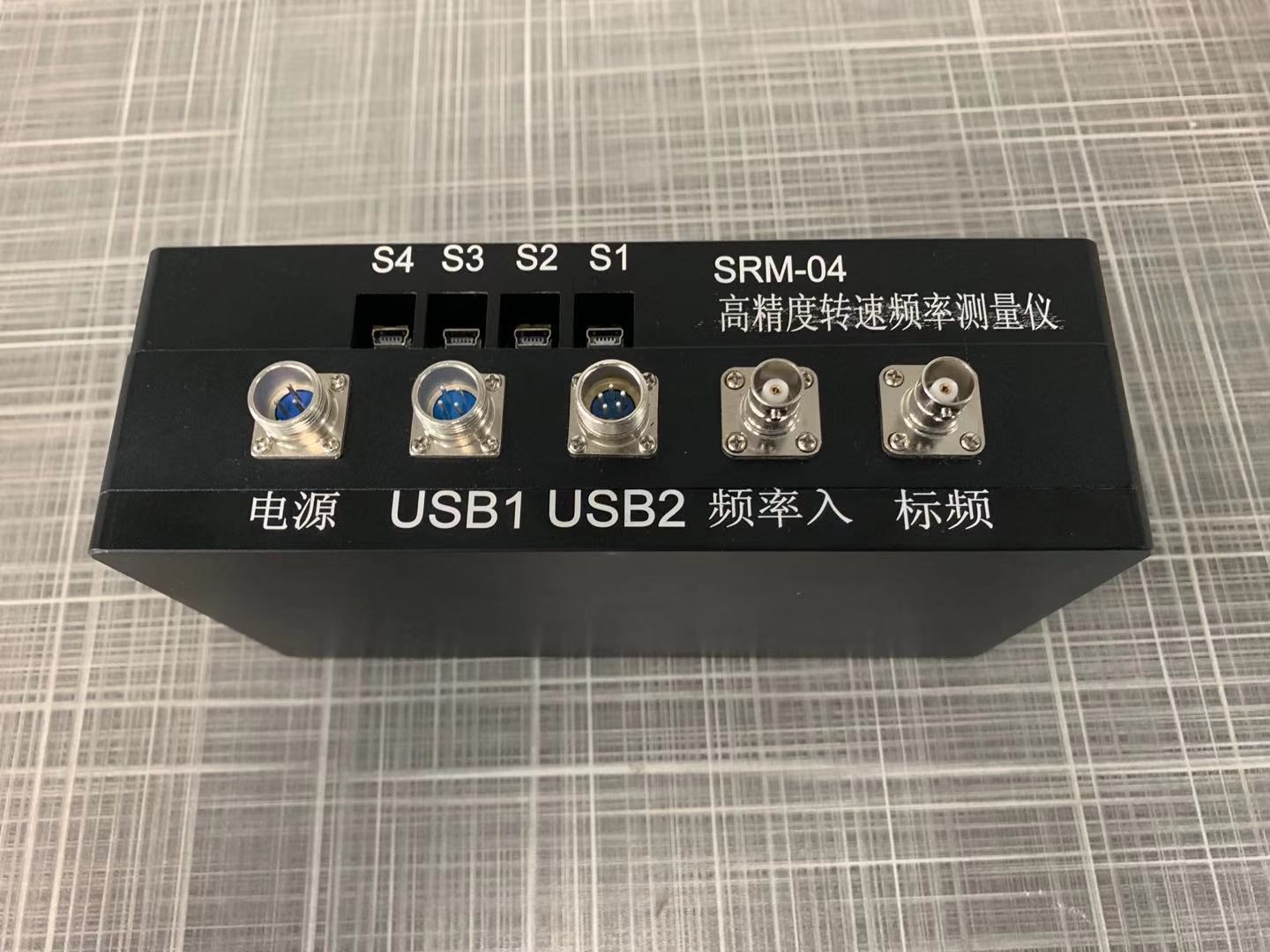

一、输入输出接口：
1.三芯接口，与专用电源连接，给采集模块提供12V,2A的电源；
2.五芯接口，与USB专用电缆连接，连接Surface Pro6的扩展坞上的的两个USB口，其一，接RS232C/USB专用线，可以改变内部自校频率,其二，接RS485/USB专用线，用于十二路转速频率测量；
3.频率入，作为外部频率信号输入端，用于频率测量；
4.频率出，作为内置信号发生器的频率输出，可以用于自校或对外校验；
5.标频,24MHz输出，作为校准用。
二、传感器接口：
十二个微型USB口，作为十二路转速传感器的专门接口,分别为S1、S2、S3、S4、S5、S6、S7、S8、S9、S10、S11、S12。
三、测量状态：
SRM-12高精度转速测量仪的内置测量采集单元，通讯地址分别为16、32、33、34、35、36、37、38、39、40、41、42，用如下的测试程序，可以对每个测量单元进行功能检测、测试和设置。
先将波特率修改为9600，端口号改为当前有效的端口，如将地址改为33时，点击“读参数”，见到如下画面：
有以下内容可以根据需要调整：
1. 采样时间F，通常设定为1.01秒，用户可以根据需要，在0.03～2.55之间调整；
2. 均值点数I,通常设定为2，用户可以根据需要，在1～10之间调整；
3. 测量周期延展倍数J通常为6，当设定为双数时，测量对象为转速通路；
当设定为单数时，测量对象为频率通路。
只有通讯地址为16和32的单元，测量频率的通道是有效的。
测量频率范围为1～1000000Hz。
通讯地址为16的单元与信号发生器内部连接，作为频率信号发生器自校用。
自较范围为1～1000kHz。
通讯地址32的单元与“频率入”端子连接，可以外测频率，内置了一个1/100分频器，测量结果需要乘以100。
比如当J参数设置为7时，测量频率范围为100～1000000Hz;
比如当J参数设置为17时，测量频率范围为10～1000000Hz。
比如F为1.01，J参数为6时，测量转速范围为10～100000r/min;
比如F为1.01，J参数为60时，测量转速范围为1～100000r/min;
比如F为1.01，J参数为252时，测量转速范围为0.25～100000r/min；
比如F为2.51，J参数为252时，测量转速范围为0.1～100000r/min。
F×J是测量测量仪允许的频率信号最大周期，在超低转速测量时，F建议设置为2.51， J参数设置为252。
四、频率信号发生器
频率信号发生器由专用软件操作，其中 H参数是目标频率，G参数是起步频率，F参数是频率变化的梯度，F越大，频率从一个频点转换到另一个频点的时间越短，反之亦反。其它参数未定义。
频率信号输出范围在0.1～1000000.000Hz。
双击“R_Wtest9J”，见如下画面：
将地址调整到16，端口调整到16，点击读取参数，见如下画面：
开机时频率输出为G:50.000Hz,如果直接点击“修改参数”，频率信号将从G:50.000Hz逐步改变到H:300.000Hz,并且最终稳定在300.000Hz，在“频率出”端子以方波形式输出。此时点击“读测量值”将显示以下画面：
如果将H参数修改为3000.00，点击“写参数”，频率信号将从G:300.000Hz逐步改变到H:3000.000Hz，并且最终稳定在3000.000Hz，在“频率出”端子以方波形式输出，画面如下：
此时点击“读参数”，见如下画面：
如果将H修改为300.000，频率输出将从3000.000Hz逐步改变到300.000Hz,并且最终稳定在300.000Hz，在“频率出”端子以方波形式输出。
频率信号发生器的操作，大致如此。
五、清单
1．SRM-12主机， 1件
2. AC/DC12V, 1件
3. BNC-BNC信号线， 1件
4. USB/RS485+RS232组件， 1件
5. SJGC-18-12, 12件
6.传感器专用信号线， 12件
7.USB转接线3M， 1件
8.Surface Pro6， 1件
9.键盘， 1件
10.拓展坞， 1件
